CNC mechabox V2 DSG, TSG (8mm), QSC

Co je DSG mechabox?

Při instalaci DSG a TSG systému do standardního mechaboxu se často používají silnější pružiny (M150 a více), aby se kompenzovalo chybějící množství vzduchu v systému a pro zajištění správného cyklování mechaboxu. Ovšem kvůli silným pružinám a krátkému chodu pístu jsou kolejnice pro vedení pístu pod velkým zatížením od pístu, který se o ně páčí vlivem silné pružiny, a to po délce pouze zhruba 6–39 mm, z celé jejich použitelné délky, která činí cca 6–67 mm. A to ještě s opakovacím cyklem častokrát více než 30x za vteřinu. Takto zatížené kolejnice se pak mají tendence lámat, nebo se časem vybrousí.

RetroArms DSG mechabox tento problém řeší zkrácením válce a jeho uložení o 20 mm, čímž se nahradí nevyužitá délka válce užitečnou délkou kolejnic. Takto píst cykluje na kolejnici délkou cca 26–59 mm, což je oproti standardním mechaboxům výrazné zlepšení.

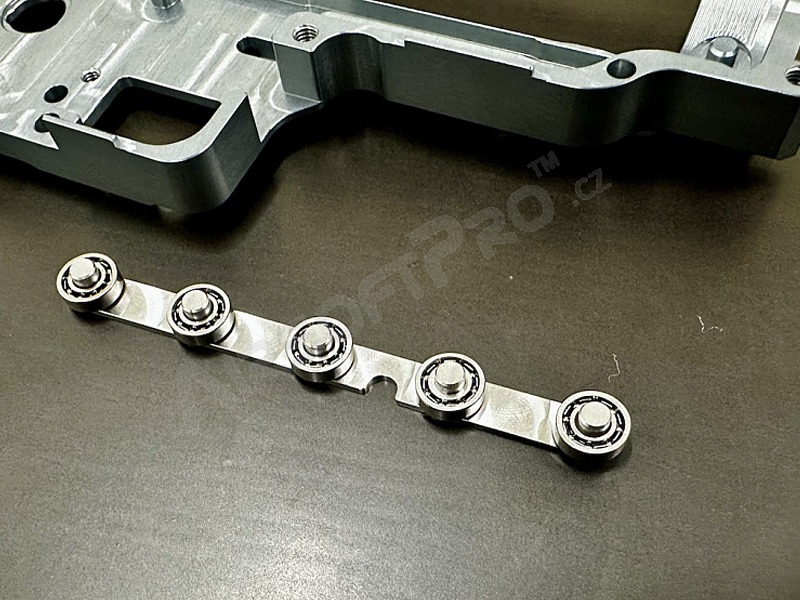

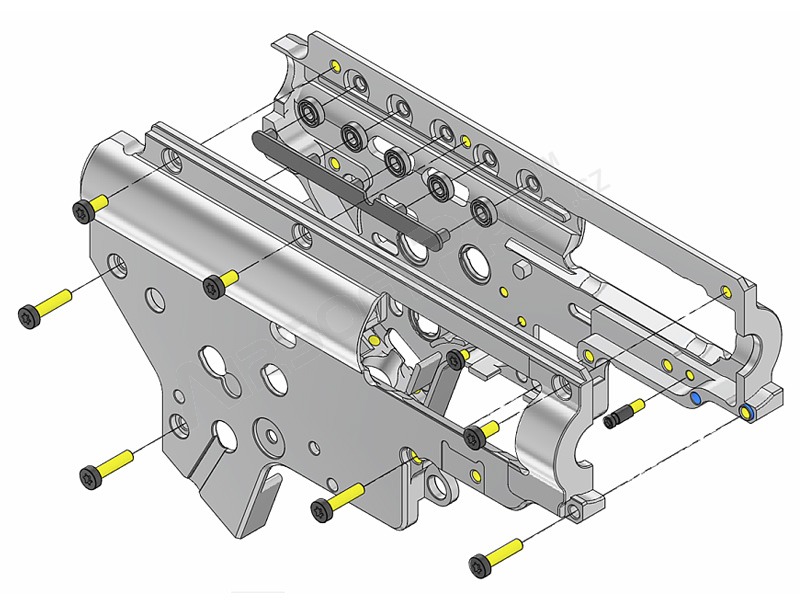

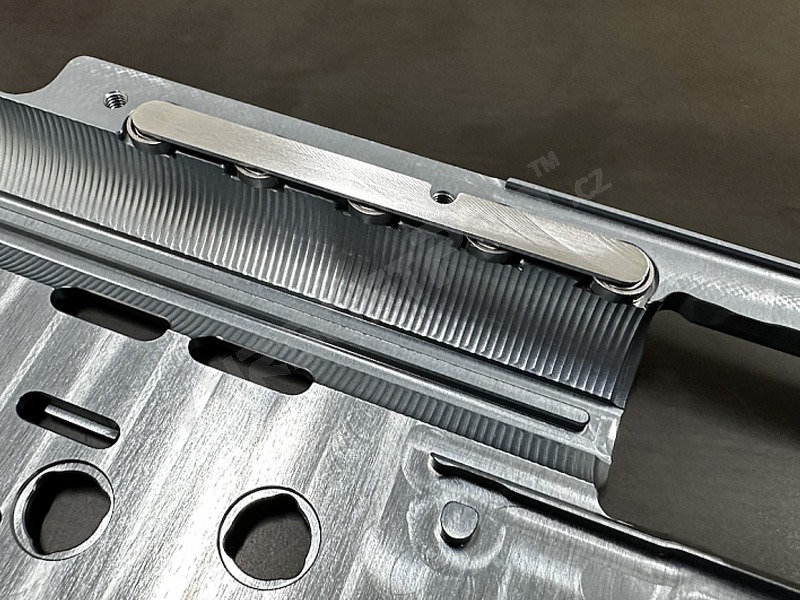

Mimo to šli v RetroArms ještě trochu dál a mechabox osadili v horní části 5 kuličkovými ložisky, pro umožnění větších vůlí v systému a lepší vedení pístu. Tato ložiska nefungují hned po složení, ale až po pár stech výstřelech, kdy si komponenty v mechaboxu „sednou“. Ložiska jsou odladěna na RetroArms písty, použití pístů jiných výrobců je sice možné, ale správné fungování ložisek nejsme schopni zaručit.

DSG mechabox je optimalizován pro fungování s ETU jednotkami Gate Titan a Aster, JeffTron Leviathan a Scylla, Perun Hybrid a dalšími podobnými, standardní spoušťové kontakty a ETU vyžadující funkční přerušovač střelby nejsou kompatibilní.

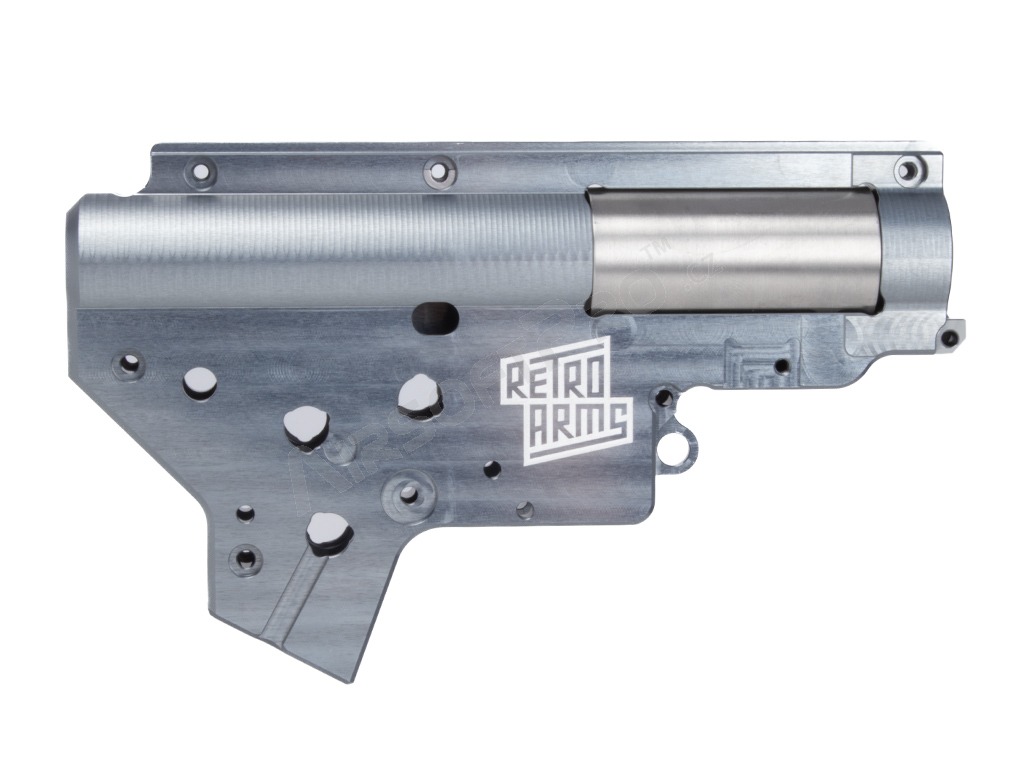

CNC mechabox V2 určený pro airsoftové zbraně typu AR15, M16, MP5 a další typy zbraní s mechaboxem V2. RetroArms mechaboxy jsou vyrobeny z bloku nejpevnějšího leteckého duralu EN AW 7075 T651, který má vyšší pevnost v tahu (590 MPa), než běžná konstrukční ocel (390 MPa). Díky použitému materiálu má mechabox několikanásobně vyšší životnost než běžný zinkolitový mechabox. Mechabox vyrábíme na přesných CNC obráběcích strojích, přímo v RetroArms výrobně.

Číslo v závorce (8 mm) znamená průměr otvoru pro ložiska.

Mechabox má rychlou výměnu pružiny QSC, díky které lze pouhým otočením imbus klíče s trnem pružiny vytáhnout pružinu ven bez nutnosti rozdělávání mechaboxu. U tohoto řešení je nutné zajistit vodič pružiny šroubem, u replik AR15 se to provádí utažením šroubu pažby, u zbraní, které mají např. pažbu sklopnou, je nutné zajistit vodič pružiny QSC šroubem. Jinak může nastat situace, kdy se vlivem kroucení pružiny trn vyosí a způsobí zaseknutí mechaboxu s možným poškozením pístu, kol, motoru a mechaboxu samotného.

CNC mechabox lze nainstalovat do airsoftových zbraní vyrobených ve standardu Tokyo Marui. To platí i pro vnitřní díly. Při instalaci vnitřních dílů nebo samotného mechaboxu nikdy nepoužívejte hrubou sílu. Při dotahování šroubů používejte utahovací moment max 1,2 Nm, jinak dojde ke stržení závitů. Pokud chcete mít jistotu, že se šrouby nebudou povolovat použijte povolitelné lepidlo na závity, nebo barvu.

Pružiny jakékoliv síly mohou být použity, ovšem doporučujeme instalovat pružiny M160 a silnější z důvodu zajištění správného cyklování mechaboxu.

Instalace vnitřních dílů do mechaboxu, stejně tak jako mechaboxu do zbraně vyžaduje odborné znalosti, zkušenosti a zručnost. Právě díky velkému množství různých výrobců airsoftových replik, kteří od sebe různě kopírují a zaokrouhlují rozměry komponent v airsoftu neexistují žádné normy (jako třeb ISO, EN apod.). Proto RetroArms mechabox může být plug-and-play do replik jednoho výrobce, ale problém nainstalovat do repliky výrobce druhého. Snažili jsme se co jak nejvíce přiblížit originálním mechaboxům od Tokyo Marui, při současném vybavování mechaboxu drobnými vylepšeními jako je třeba jazýček pod motorovou osou pro přichycení vodičů, okénka pro lehčí podložkování kol, červíky na stranách mechaboxu pro vyladění osy v těle atd.

Drobné věci pro vylepšení QoL

• Veškeré uložení drobných pružinek (spoušť, zarážka spouště, západka zpětného chodu, ramínko podavače) mají pro pružinku zářez pro minimalizaci tendence vystřelit ven, zejména při rozkládání.
• AoE kontrolní okénko.
• Otvory pro ložiska mají průměr menší o 0,02 mm, aby se ložisko po montáží neprotáčelo a náběhové hrany jsou zkoseny, tím je usnadněna instalace. Také jsou vybaveny ANTIROT kapsami pro lepidlo/ANTIROT ložiska. Pro jednodušší instalaci ložisek si můžete stáhnout a vytisknout RetroArms přípravek.
• Zvětšené drážky pro kabely.
• Jazýček pro vodiče pod osou motoru.
• Závity jsou tvářené, oproti vyřezanému závitu mají vyšší pevnost.
• Poloviny mechaboxu se centrují vyfrézovanými výstupky a drážkami po obvodu.
• Otvor umožňující uvolnění západky zpětného chodu.
• Ještě více zesílená část okolo hlavy válce.

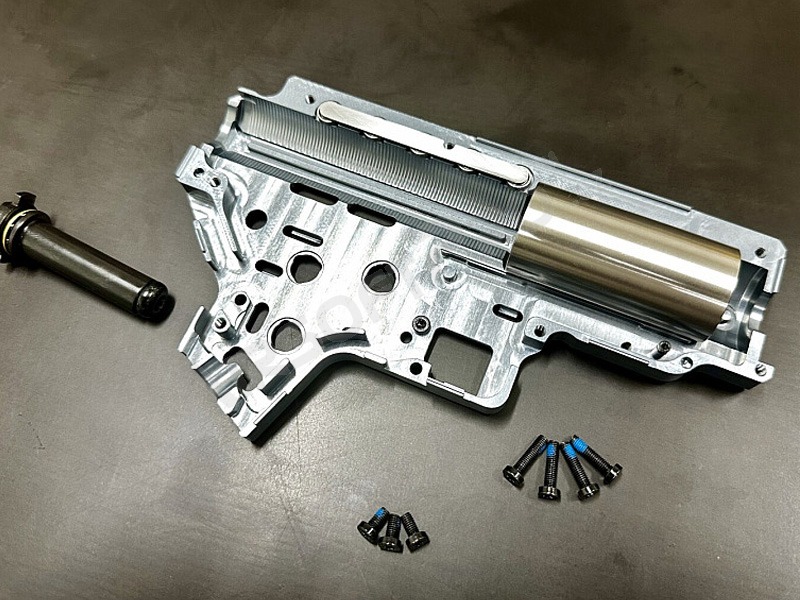

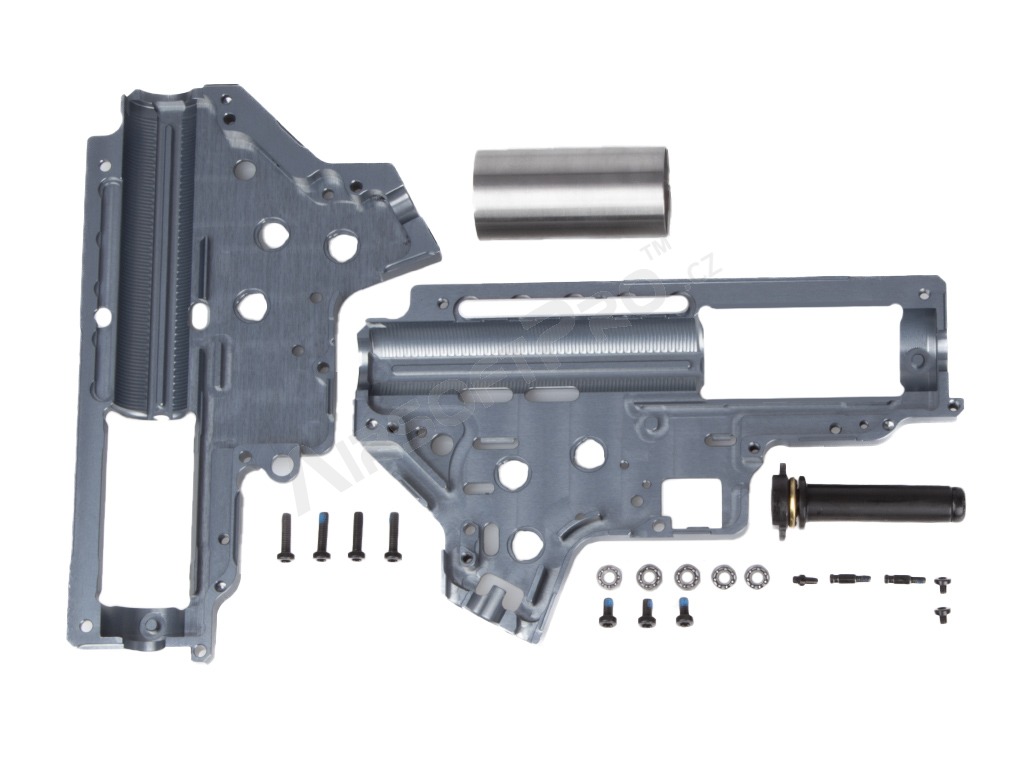

Balení obsahuje

• CNC mechabox
• sadu šroubů
• QSC vodič pružiny
• DSG válec
• horní ložisková lišta s ložisky
