Boîte de vitesses CNC V2 (8mm), QSC, 2024 Edition

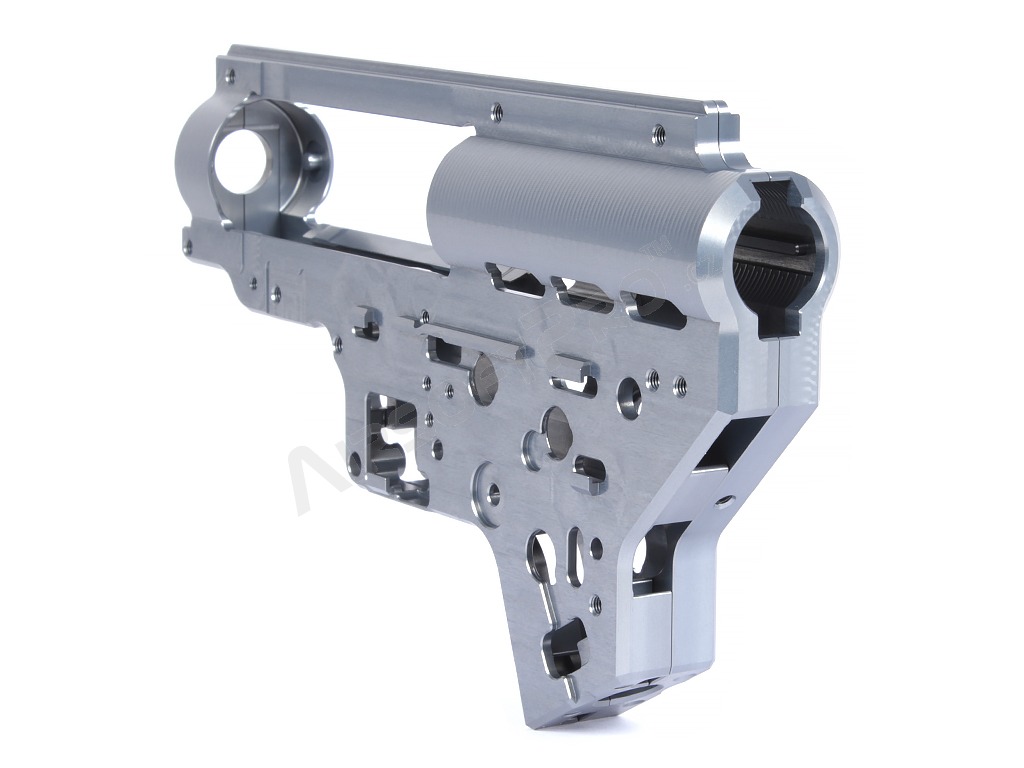

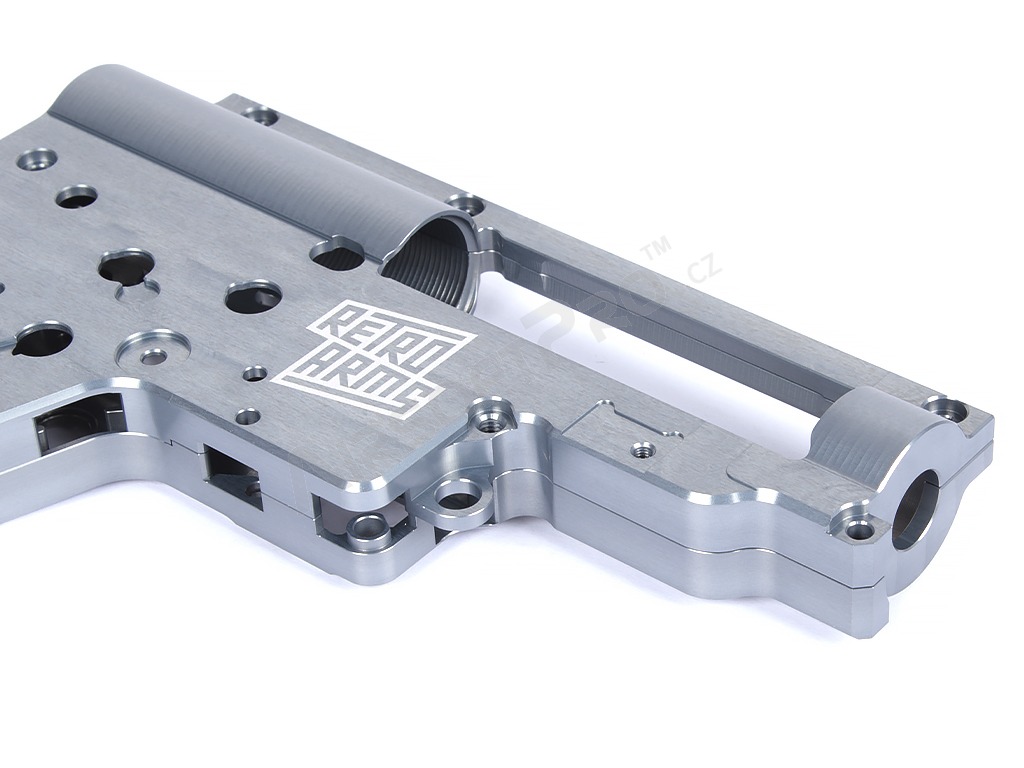

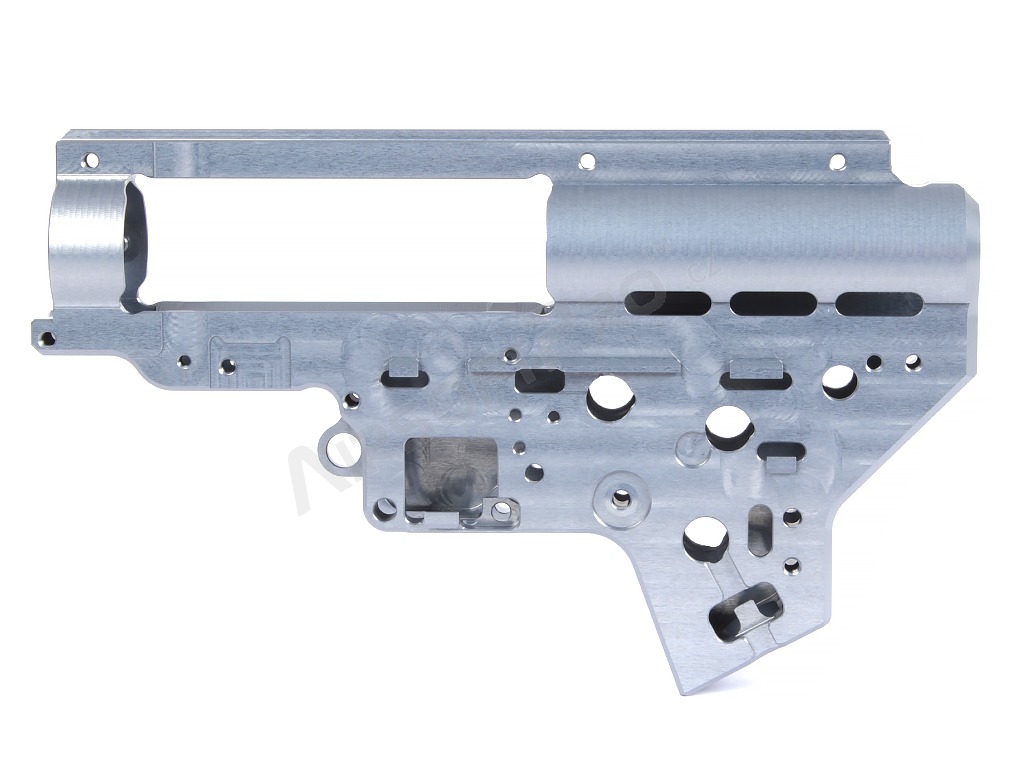

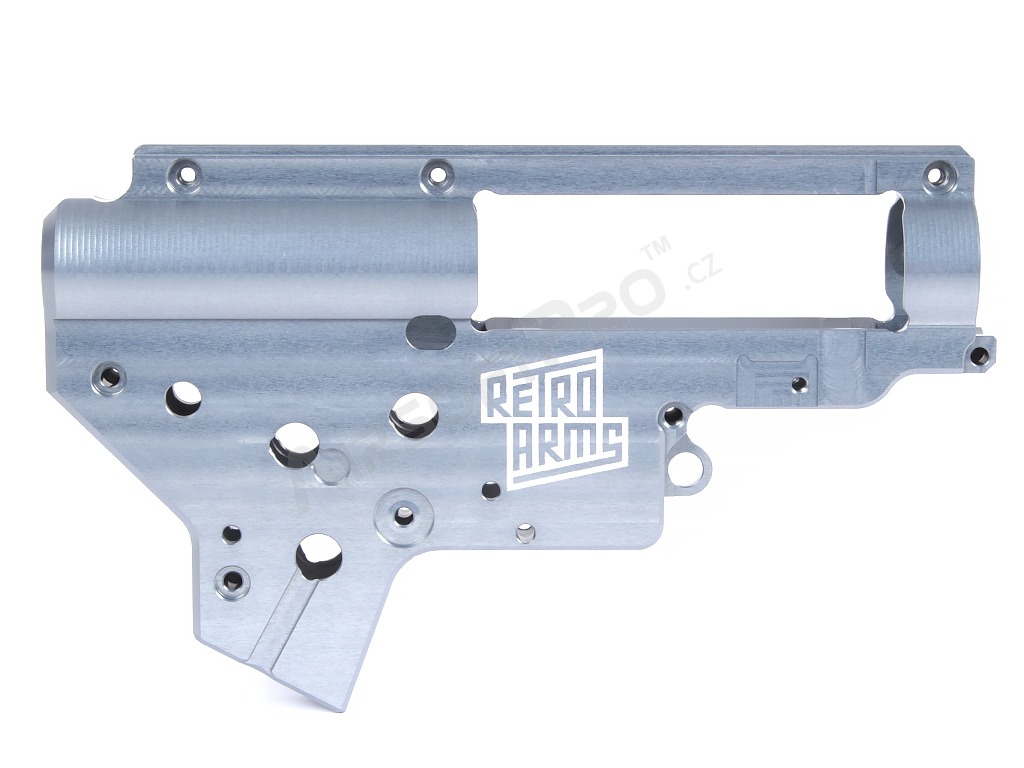

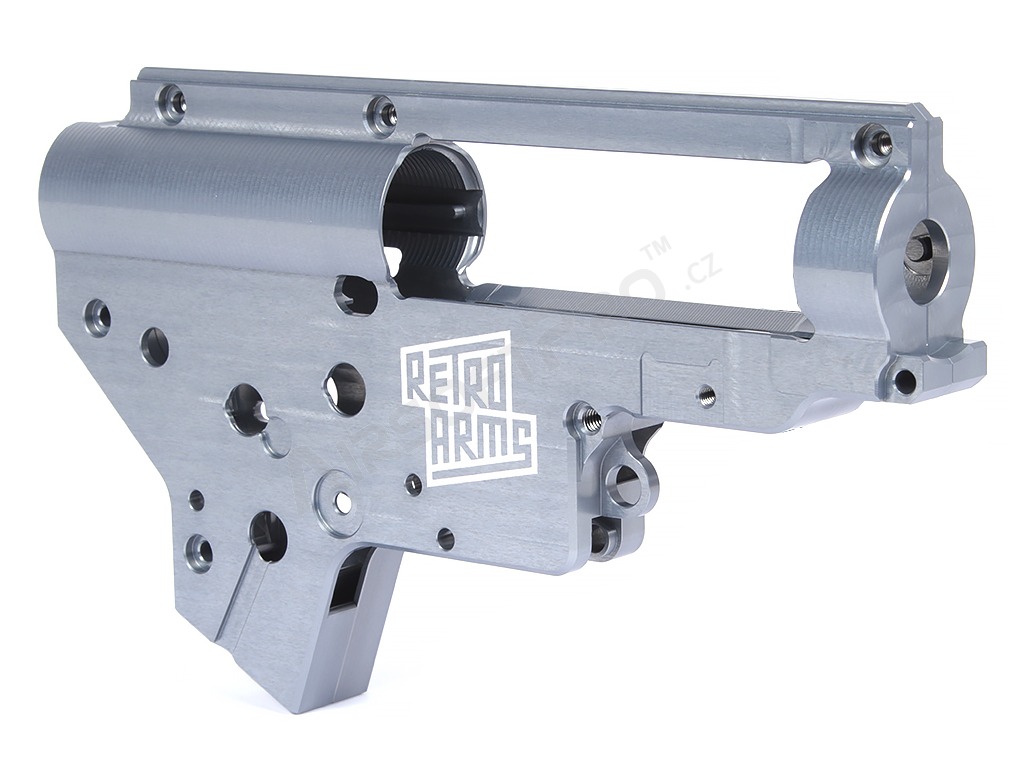

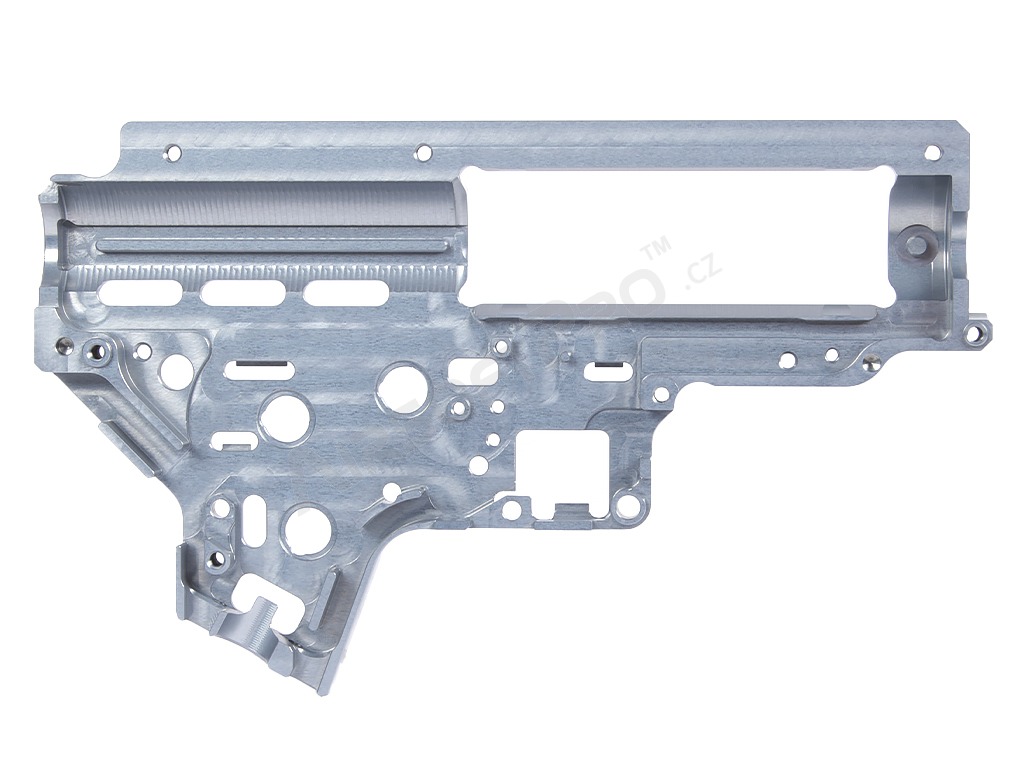

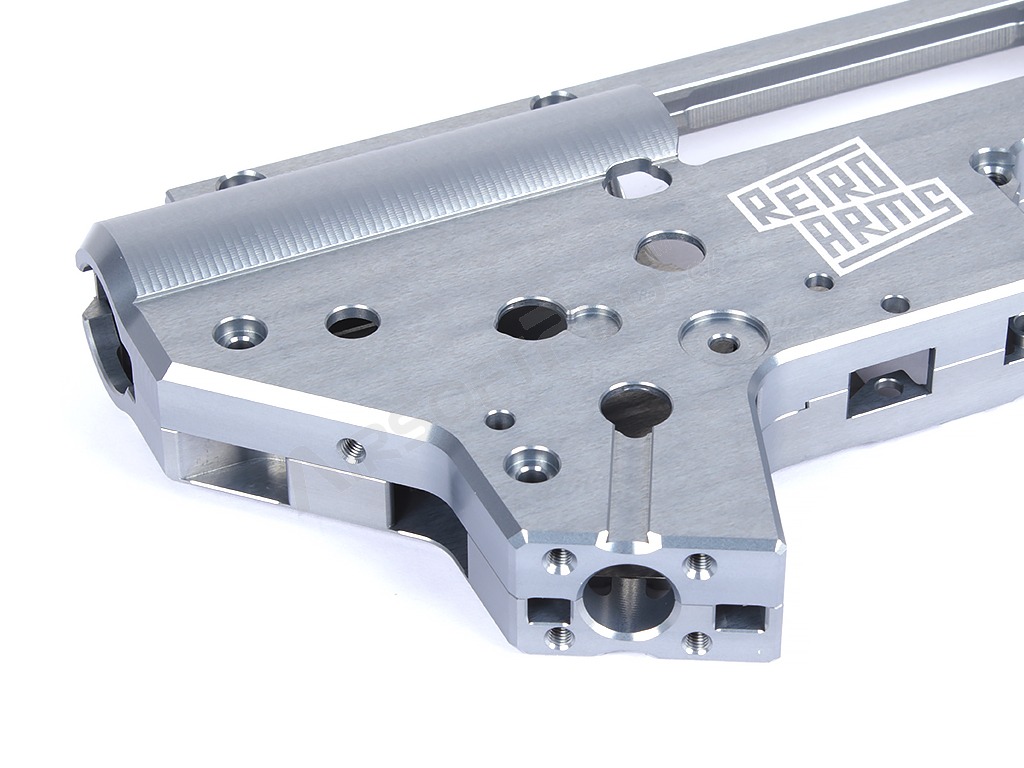

CNC mechabox V2 conçu pour les armes d'airsoft de type AR15 (M4), M16 et autres types d'armes avec mechabox V2, fabriqué en duralumin aérospatial EN AW 7075 T651 le plus solide, qui a une résistance à la traction(590MPa) supérieure à celle de l'acier de construction conventionnel (390MPa). En raison du matériau utilisé, la durabilité de la boîte à outils est plusieurs fois supérieure à celle d'une boîte à outils zinguée classique. La mechabox est fabriquée sur des machines-outils CNC de précision, directement dans l'usine de RetroArms. Le chiffre entre parenthèses (8mm) correspond au diamètre du trou de roulement.

Liste des changements

Quelles sont les nouveautés de la version 2024 ? Pourquoi RetroArms change-t-il la mechabox après tant d'années ?

• Amélioration de la position du barillet : le montage du barillet a été repensé sur 4 points d'appui au lieu d'une longueur totale - qu'est-ce que cela signifie pour vous ? Une meilleure compatibilité avec plus de fabricants et une installation plus facile.
• Amélioration des détails de la roue du moteur: Pour supporter des câbles plus gros. L'espace autour de la roue du moteur a été redessiné pour les câbles. Cela signifie que vous aurez moins de problèmes avec les câbles dénudés.
• Améliorationdes trous pour les roulements : de nombreux clients collent les roulements, c'est pourquoi des "poches de colle" sont prévues pour sceller les roulements.
• Amélioration des détails de la Mechabox: Parce que vous voulez non seulement une mechabox entièrement fonctionnelle, mais aussi un produit beau et 100% fini.
• Augmentation du rayon à l'avant de la mechabox: Cela signifie qu'il est maintenant plus solide et plus résistant à la rupture.
• Rail de piston redessiné: pour une plus longue durée de vie de la mechabox.
• Rail d'appui de l'interrupteur de mode de tir redessiné: compatibilité multi-fabricants.
• Trou de l'axe central redessiné : compatibilité multi-fabricants.
• Fenêtres du piston.
• Espace redessiné autour de la roue du piston: Compatibilité multi-fabricants (pssst Pandora est le meilleur :) )

• Les supports de ressort sont dotés d'une encoche pour empêcher le ressort du bras d'alimentation et le pontet de tomber.
• Fenêtre d'inspection AOE.
• Les trous des roulements ont un diamètre inférieur de -0,02 mm (7,98 mm) pour empêcher le roulement de tourner après l'installation et les bords d'attaque sont biseautés pour faciliter l'installation.
• Les rainures pour câbles ont été agrandies de 1 mm, de sorte que des câbles d'une section de 2,5 mm peuvent désormais être acheminés sans problème.
• Une saillie de protection empêche les câbles de pénétrer dans la gorge du moteur.
• Tous les filetages sont maintenant formés, ils sont plus résistants que les filetages coupés.
• Les deux moitiés de la boîte à outils sont centrées par des ergots et des rainures fraisés.
• Un trou permet de déverrouiller le verrou de marche arrière.
• Pour une durabilité encore plus grande, la zone critique située à l'extérieur de la boîte à outils, près de la culasse, a été renforcée : il y a maintenant un grand rayon et 100 % de matière en plus dans cette zone.
• Les bords extérieurs sont usinés.
• Sur l'extérieur de la boîte à outils, les diamètres des trous de roulements sont marqués (8 mm ou 9 mm).

La mechabox est équipée d'un ressort QSC à changement rapide, qui permet de retirer le ressort en tournant simplement une clé Allen avec le mandrin du ressort, sans avoir à démarrer la mechabox. Avec cette solution, il est nécessaire de fixer le fil du ressort avec une vis. Dans le cas des armes AR15 (M4), cela se fait en serrant le boulon de la crosse, ou dans le cas des armes qui ont, par exemple, une crosse pliante, il est nécessaire de fixer le fil à ressort avec un boulon QSC. Dans le cas contraire, le fil de ressort peut se coincer dans le ressort. Grâce au changement rapide de ressort, le fil de ressort n'est pas fixé dans la mechabox, mais peut être retiré en tournant la clé.

L'espace pour les contacts de déclenchement a été adapté pour permettre l'installation et l'utilisation de contacts de déclenchement et d'unités de traitement courants provenant de fabricants disponibles dans le commerce, par exemple Gate, etc.

La boîte à outils CNC V2 est recouverte d'une anodisation protectrice, car les propriétés du duralumin EN AW 7075 T651 font qu'il est pratiquement impossible de l'anodiser. En raison de sa dureté et de sa résistance élevées par rapport à l'aluminium anodisé conventionnel, l'anodisation conventionnelle ne pénètre pas dans ce matériau. Si ce duralumin n'est pas protégé par un traitement de surface, il existe un risque élevé de corrosion de l'aluminium (grandes taches grises, parfois avec un aspect de moisissure).

La mechabox CNC peut être installée dans les armes d'airsoft de la norme Tokyo Marui. Ceci s'applique également aux pièces internes. N'utilisez jamais la force brute lors de l'installation des pièces internes ou de la mechabox elle-même. Lors du serrage des vis, utilisez un couple de serrage maximum de 1Nm, sinon la clé tournera dans la tête de la vis. Il n'est pas nécessaire de serrer les vis "à la main", si vous voulez être sûr que les vis ne se desserreront pas, utilisez de la colle ou de la peinture pour desserrer les filets.

N'importe quelle force de ressort peut être installée dans la boîte à outils CNC, mais sachez que plus le ressort est fort, plus la durée de vie de la boîte à outils est réduite.

Le paquet comprend

• Boîte à outils CNC V2 (8mm) - QSC
• un jeu de vis
• Fil à ressort QSC

! ! La mechabox n'est pas compatible avec la culasse MAXX ! !!

L'installation des pièces internes dans la mechabox, ainsi que de la mechabox dans le pistolet, nécessite de l'expertise, de l'expérience et des compétences. En raison du grand nombre de fabricants de pistolets d'airsoft, chaque fabricant "invente" ses propres dimensions et il n'existe pas de normes en airsoft, comme nous le savons dans le domaine de l'ingénierie mécanique (ISO, etc.), un type de pistolet provenant de plusieurs fabricants peut être complètement différent en termes de taille et de conception des pièces internes ou du mécanisme. Par conséquent, nous recommandons les fabricants d'armes qui listent les Tokyo Marui compatibles où il ne devrait pas y avoir de problème avec la compatibilité des mechabox CNC.

CNC gearbox V2 designed for airsoft replicas AR15 (M4), M16 and other ones with V2 gearbox. This gearbox is manufactured from one solid block of aircraft aluminum (Dural) EN AW 7075 T651, which has higher strength (590MPa), than common construction steel (390MPa). Because of used material, our gearboxes have the best durability and resilience than common zinc-aluminum gearboxes. The gearbox is manufactured on precision CNC milling machines, directly in the RetroArms factory. Detail in bracket (8mm) means diameter for bushings/bearings.

Changelog

What is new in 2024 version? Why RetroArms is changing the gearbox after all these years?

• Improved position of Cylinder: Redesigned cylinder mounting on 4 support points instead of full lenght - what does this meant for you? Better compatibility with more manufacters and easier installation.
• Improved details at bevel gear: For supprot of bigger cables. Redesigned space around bevel gear for your cables, it means that now you will have less problems with stripped cables.
• Improved holes for bearings: We know that most of you guys glueing bearings, so RA prepared “glue pockets” for sealing bearings.
• Distinctive detailing and skimming of details at the Gearbox: Because you want not even fully working gearbox, but also nice and 100% finished product.
• Enlarged radius in front of gearbox: It means that now is tougher, and more resistable againts cracking.
• Redesigned piston rail: For longer gearbox life.
• Redesigned rails for selector plate: Compatibility with more manufacturers.
• Redesigned hole for center pin: Compatibility with more manufacturers.
• Piston windows: For coocking piston check.
• Redesigned space around sector gear: Compatibility with more manufacturers (pssst PandoRA is best :) )

Package includes: CNC Gearbox V2 (8mm) – QSC, set of screws and QSC spring guide.

RetroArms CNC gearboxes V2 improvements:

• Spring holders have grooves, so the springs for tapped plate and trigger switch will not jump off.
• AOE control hole.
• Sockets for bushings/bearings have smaller diameter about -0,02mm (7,98mm), for non-overturning the bushings during installation. The socket edges are cutted down for better installation.
• Enhanced grooves for wiring for 1mm, you can now use wirings with 2,5mm diameter.
• Added protecting edge for wiring against the motor.
• All threads are now shaped instead of cutted for better strength.
• Both of the gearbox parts are centered by milled grooves and edges.
• Added hole for releasing anti-reverse latch.
• For better durability, more material added around cylinder head part of the gearbox, this was the most critical part and 100% more material added where is huge radius.
• Added groove for anti-reversal latch spring, so it will not jump off.
• Outer edges are now cutted off.
• You can find what type of sockets gearbox have on the outside part of the gearbox (8mm or 9mm).

RetroArms gearbox has quick spring change system QSC, where you can put out whole spring guide with hex key and change the spring without need of opening the gearbox. In this solution, you need to secure spring guide with screw. Commonly with AR 15 (M4) replicas, it is by stock screw. In situations where you have folding stocks or no stock at all, you have to secure the spring guide with QSC screw. Otherwise there could be situation, where the spring guide will stuck with the spring. This is because the spring guide is not fixed in the gearbox but has will for easy removing with hex key.

Space for trigger switch is designed for compatibility with trigger switches, trigger units from common manufacturers for example: Gate, etc.

CNC gearbox V2 has protective anodizing, even when it is problematic to anodize aluminum EN AW 7075 T651 (Dural), because of its high strength and hardness.If this material were not anodized, there would be huge risk of corrosion (huge gray spots with rotten look).

CNC gearbox can be installed only in airsoft replicas with Tokyo Marui compatible standard. That means even the inner parts. Do not use rude force during installation. Use only 1Nm tightening moment on screws, otherwise the screws will overturn in heads. There is no need of tightening screws with rude force, if you want to be sure that screws will sit perfectly, use thread glue or thread color.

You can use in CNC gearbox any spring of your choice, but be aware that stronger springs will result in lower durability.

!! Do not use MAXX cylinder head !!

Installation of the inner parts and gearbox requires professional knowledge, experience and skills. There are a lot of airsoft manufacturers on the market and every one of them create their own sizes, there are no standards like engineering ISO in airsoft. This is the main problem with a lot of inner and outer parts from different manufacturers which can be same product, but with different dimensions. We recommend using only parts from manufacturers with Tokyo Marui compatible parts, where should not be a problem with compatibility with CNC gearbox.
